JLAD1型有線溫度傳感器
一、產品描述
有線溫度傳感器采用接觸式測溫，用于電纜、環境等測溫場合，它是數字化智能溫度傳感器，能實現一線多點安裝。采用全屏蔽設計，抗電磁干擾能力強。不銹鋼管封裝，防塵、防水、防腐。
有線溫度傳感器安裝示意圖
二、技術指標
|
技 術 指 標 |
|
|
傳感器類型 |
智能電子式 |
|
測量范圍 |
－55℃～＋125℃ |
|
測量精度 |
±1℃ |
|
采集時間 |
0.75S（分辨率0.0625℃） |
|
傳輸距離 |
150m |
|
通訊方式 |
單總線，美國Dallas公司1-Wire總線通訊協議 |
|
輸出方式 |
數字量輸出 |
|
工作電流 |
≤1mA |
|
供電電壓 |
3.0～5.5VDC |
|
防護等級 |
符合IPV6標準 |
|
使用環境 |
溫度－55℃～＋125℃；濕度0~100﹪RH；外磁場≤400A/m；大氣壓力86kpa～106kpa；振動f≦55Hz，位移幅值≦0.075mm |
|
外形尺寸 |
Φ8 * 80mm，尾纜長1.5m |
|
傳感器重量 |
108g |
|
安裝方式 |
將傳感器綁扎在電纜表面，尾纜走線應垂直電纜離開，盡量貼近地線敷設 |
|
靈活性 |
傳感器尾纜長度可定制、產品封裝可按需設計；傳感器地址由編碼器設置 |
|
配套性 |
配套光纖數據采集器等產品使用 |

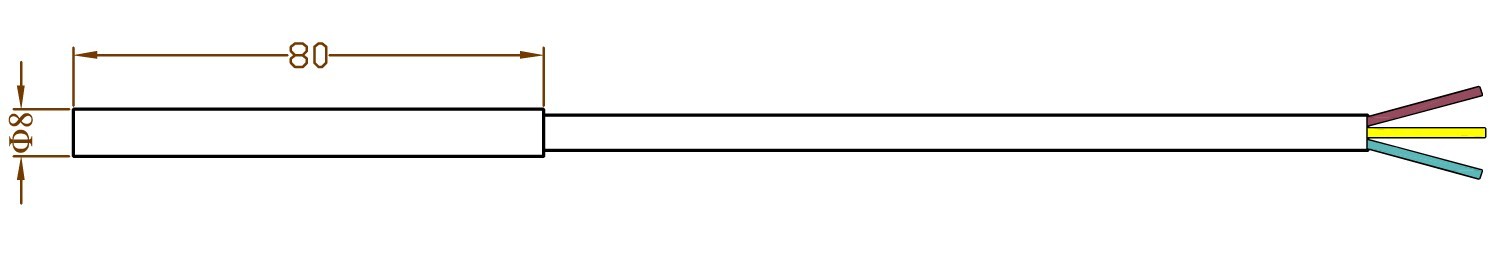

三、產品外形及安裝尺寸

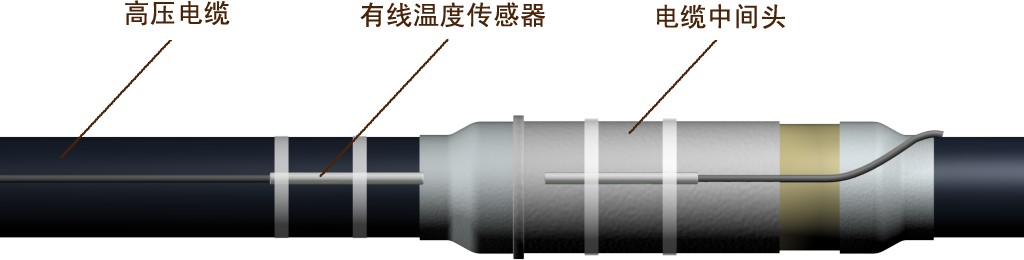

安裝方法：先將有線溫度傳感器緊貼于被測高壓電纜上，然后用絕緣膠帶纏繞傳感器，最后用扎帶綁扎。
18B20有線溫度傳感器
四、產品端子接線圖

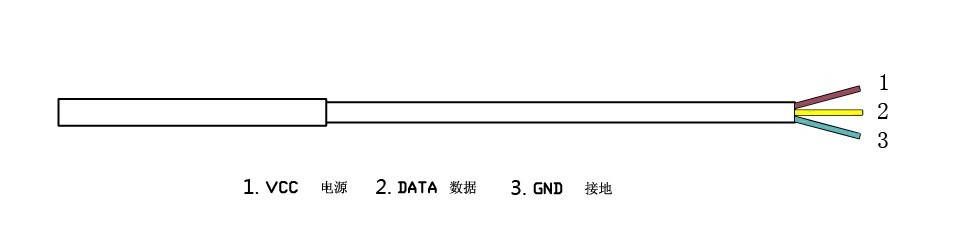

傳感器引線端由三條線組成，分別是棕色線代表電源（VCC），黃色線代表數據（DATA），藍色線代表地（GND）。
1:電源 VCC 2:數據 DATA 3:接地 GND
五、調試說明

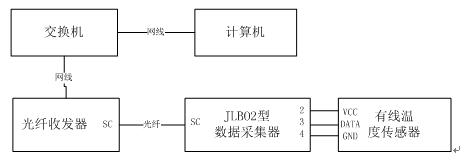

u 按下圖所示連接設備
u 檢查線序是否接反，無誤后，采集器加電
u 用萬用表檢測電源與地之間的電壓是否為5VDC
u 用萬用表檢查信號線上電壓是否變化，有變化則表示信號正常
u 通過上位機監控軟件查看傳感器數據是否正常，然后手握傳感器2分鐘改變傳感器溫度值，根據其是否接近人體體溫，確認傳感器正常。
